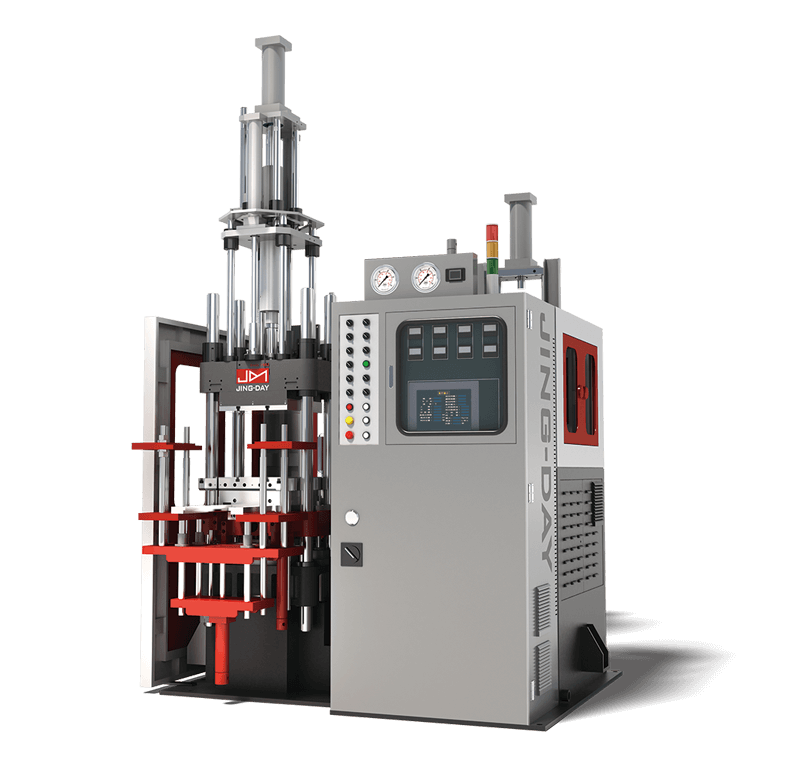

Silicona líquida Máquina de Inyección
JD-LS series
ESPALDA
CARACTERISTICAS
- Esta serie de modelos es adecuada para piezas de automóviles, equipos médicos, productos para bebés, productos electrónicos de precisión, contenedores de alimentos y otros productos.
- Efectivamente reduciendo los tiempos de proceso y aumentando la capacidad de producción.
- Control funcional PLC y HMI como especificación estándar.
- El sistema de inyección utiliza un sistema de presión de tres etapas y transmisión de cuatro velocidades, control de bucle proporcional, volumen de inyección de precisión precisa con menos del 0,5% de diferencia, simple y conveniente para el funcionamiento.
- El sistema hidráulico del circuito de adquisición con operación controlada electrónicamente y la opción de usar un servomotor para ahorrar energía.
- Sistema de alimentación de émbolo, proporciones de material AB precisas, mezcla uniforme (transparencia / tracción / color uniforme), puede mejorar la tasa de rendimiento de la calidad del producto.
- Sistema de operación de pantalla táctil, fácil de configurar, control preciso, con 200 configuraciones de módulo de memoria.
- Los equipos de mecanizado de alta precisión fabrican productos de silicona líquida de alta calidad con una tasa de producción estable y alta.
APLICACIONES
ESPECIFICACIÓN
| MODELO | JD-LS65T | JD-LS80T | JD-LS200T | |
|---|---|---|---|---|
| Volumen de disparo | c.c. | 135 / 470 | 135 / 470 | 135 / 470 |
| Presión de inyección | kgf / cm² | 800 / 460 | 800 / 460 | 800 / 460 |
| Presión del cilindro de inyección | kg / cm² | 80 / 140 | 80 / 140 | 80 / 140 |
| Tasa de inyección | c.c. / sec | 60 / 200 | 60 / 200 | 60 / 200 |
| Fuerza de sujecion | Ton | 65 | 80 | 200 |
| Tamaño de la placa | mm | 350 x 380 | 430 x 490 | 550 x 620 |
| Diámetro del pistón | mm | 200 | 230 | 355 |
| Golpe del pistón | mm | 380 | 380 | 480 |
| Espacio entre la barra de corbata | mm | 430 x 200 | 475 x 300 | 675 x 365 |
| Sistema hidráulico de aceite | HP | 7.5 | 7.5 | 10 |
| Motor de ciclo de aceite caliente | kw | 0.5*2 | 0.5*2 | 0.5*2 |
| Capacidad de calentamiento de la platina | kw | 7.6 | 9.6 | 20.8 |
| Presión del sistema | kg / cm² | 210 | 210 | 210 |
| Capacidad del tanque de aceite | liters | 250 | 300 | 370 |
| Dimensiones de la máquina | mm | 1300 x 900 x 2850 | 1680 x 980 x 1930 | 2830 x 2000 x 3940 |
| Peso de la máquina (aprox.) | kg | 4100 | 5500 | 6500 |
INSTALACIÓN DE MOLDE Y DIMENSIÓN DE LA PLACA DE CALEFACCIÓN
| MODELO | JD-LS65T | JD-LS80T | JD-LS200T | |
|---|---|---|---|---|
| CARRERA / DIMENSIÓN | 380 | 380 | 480 | |
| A (mm) | 350 | 430 | 550 | |
| B (mm) | 380 | 490 | 620 | |
| C (mm) | 610 | 670 | 930 | |
| D (mm) | 150 | 200 | 200 | |
| E (mm) | - | - | 300 | |
| F (mm) | 90 | 135 | 120 | |
| G (mm) | 13 | 18 | 18 | |
| H (mm) | 21 | 25 | 25 | |
| I (mm) | 10 | 10 | 10 | |
| J (mm) | 11 | 12 | 12 | |
| K (mm) | 430 | 475 | 675 | |
| L (mm) | 200 | 300 | 365 | |
| M (mm) | 100 | 100 | 100 | |
| N (mm) | 70 | 80 | 86 | |
| O (mm) | 390 | - | 620 | |
